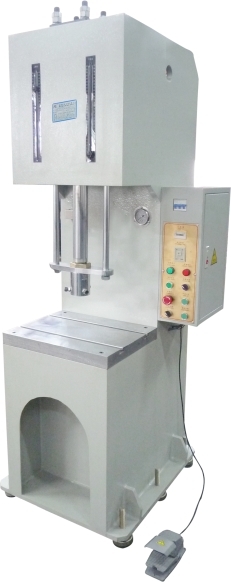

KTCF弓形油壓機 詳細說明
? 特 點：
◆整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有最方便的操作空間；
◆整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有最方便的操作空間；
◆結構緊湊，安全平穩，速度快，效率高，能耗低，操作簡單；
◆方便的手動調整機構可調整壓頭或上工作臺在行程中任意壓制；
◆壓力、行程可按壓制工藝要求調整；
◆雙手制操作，設有急停和寸動功能，安全高效；
◆采用進口液壓、電器元件及密封件，經久耐用；
◆另可選裝光電安全保護器、測力傳感器、位移傳感器等。
?KTCF弓形油壓機 適用范圍：
◆金屬或非金屬零件的壓印、成型、淺拉伸、整形及壓力裝配等；
◆金屬或非金屬零件的壓印、成型、淺拉伸、整形及壓力裝配等；
◆眼鏡、鎖具及五金零件的壓制、電子接插件、電器零件、電機轉、定子壓裝等。
主要技術參數：
規格 | 單位 | 5T | 10T | 15T | 20T | 25T | 30T | 40T | |
主缸公稱力 | KN | 50 | 100 | 150 | 200 | 250 | 300 | 400 | |
主缸最大行程 | mm | 200 | 200 | 200 | 300 | 300 | 300 | 300 | |
最大開口高度 | mm | 350 | 350 | 350 | 450 | 450 | 450 | 500 | |
喉口深度 | mm | 150 | 175 | 175 | 200 | 200 | 225 | 250 | |
上工作臺尺寸 | mm | / | / | / | / | / | 400x300 | 500x400 | |
模柄孔尺寸 | mm | Φ25x50 | Φ30x55 | Φ30x55 | Φ40x60 | Φ40x60 | / | / | |
工作臺尺寸 | 左右L-R | mm | 450 | 450 | 450 | 500 | 500 | 550 | 600 |
前后F-B | mm | 300 | 350 | 350 | 400 | 400 | 450 | 500 | |
工作臺距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | 900 | 950 | |
外形尺寸 | 左右L-R | mm | 580 | 610 | 620 | 620 | 620 | 750 | 800 |
前后F-B | mm | 850 | 940 | 1000 | 1050 | 1100 | 1150 | 1280 | |
高度H | mm | 1800 | 1880 | 1900 | 1980 | 2020 | 2150 | 2400 | |
使用電源 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
電機功率 | KW | 2.25 | 3.75 | 3.75 | 3.75 | 5.5 | 5.5 | 5.5 | |
機器重量（參考） | kg | 950 | 1100 | 1250 | 1400 | 1600 | 1800 | 2200 | |
*KTCF弓形油壓機實際尺寸以實物為準。
*KTCF弓形油壓機 以上參數僅供參考，訂貨以合同為準。
